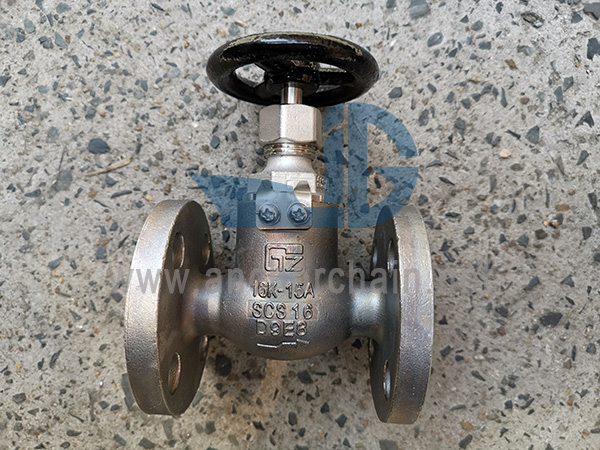

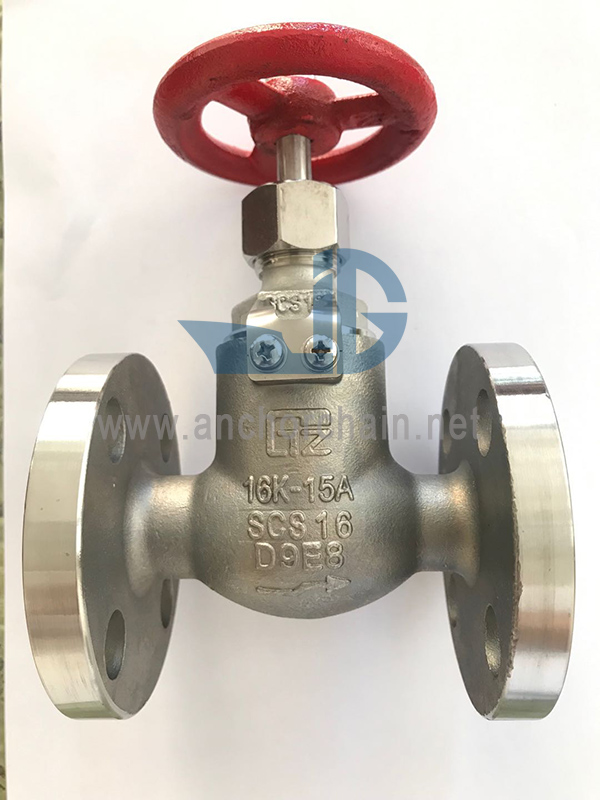

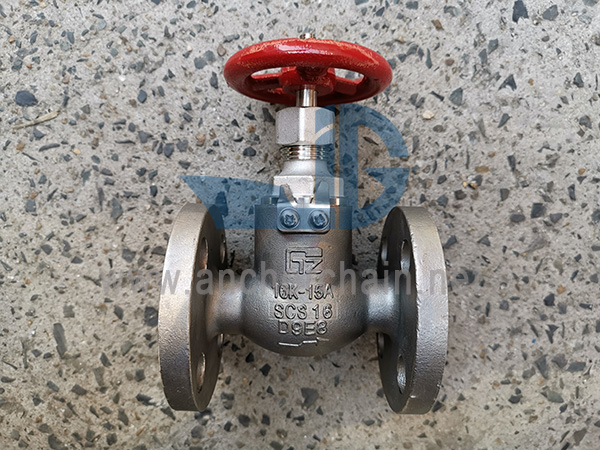

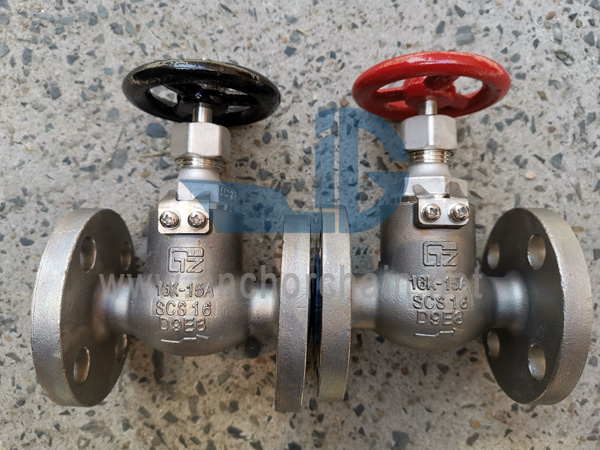

JIS F 7301 5K SCS16 Stainless Steel Globe ValvesMarine Stainless Steel Globe Valve หรือ Marine Brass Globe Valve เรียกได้ว่าเป็น Marine Stainless Steel/Brass Stop Valve หน้าที่: เปิด/ปิดระบบท่อ มาตรฐานการออกแบบ: JIS F7301-1996
*DN15-DN40 พร้อมฝาเกลียวแบบเกลียว, DN50-DN65 พร้อมฝาเกลียวแบบเกลียว
วัสดุหลัก:
1 ตัว: สเตนเลสสตีล(SCS16)/SUS316L
2 แผ่น: สแตนเลส สตีล (SCS16)/SUS316L
3-Stem: สเตนเลสสตีล(SCS16)/SUS316L
4 ฝากระโปรงหน้า: สแตนเลส สตีล (SCS16)/SUS316L
5-Handwheel: เหล็กหล่อ (FC200)
รหัส IMPA | ขนาด | ตัวต่อตัว (L) | หน้าแปลนเส้นผ่านศูนย์กลาง (ด) | สนาม (C) | จำนวนรูน๊อต | h | t | H | D2 |
750121 | 15 | 100 | 80 | 60 | 4 | 12 | 9 | 130 | 80 |
750122 | 20 | 110 | 85 | 65 | 4 | 12 | 10 | 140 | 100 |
750123 | 25 | 120 | 95 | 75 | 4 | 12 | 10 | 160 | 125 |
750124 | 32 | 140 | 115 | 90 | 4 | 15 | 12 | 170 | 125 |
750125 | 40 | 160 | 120 | 95 | 4 | 15 | 12 | 190 | 140 |
750126 | 50 | 210 | 130 | 105 | 4 | 15 | 14 | 235 | 140 |
750127 | 65 | 250 | 155 | 130 | 4 | 15 | 14 | 260 | 160 |
