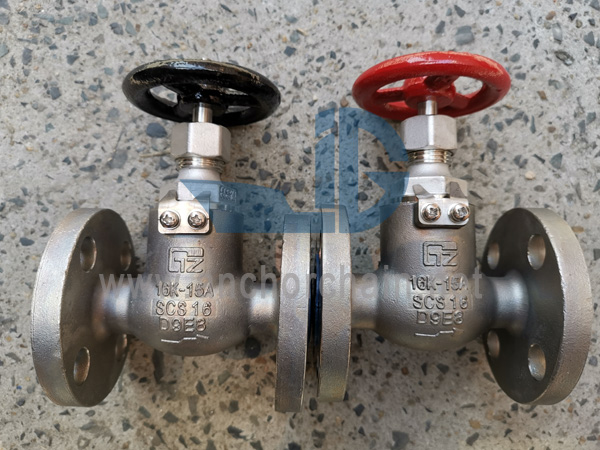

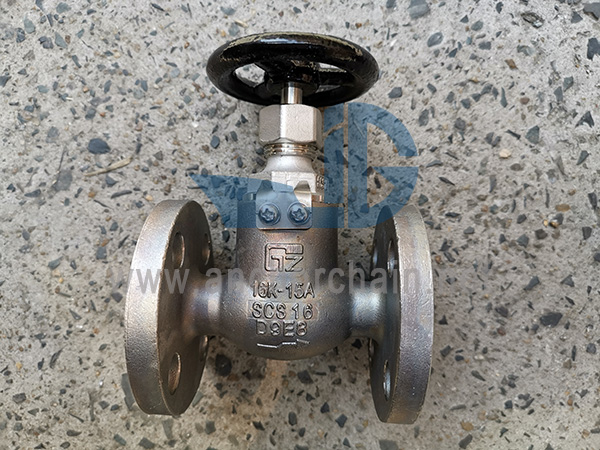

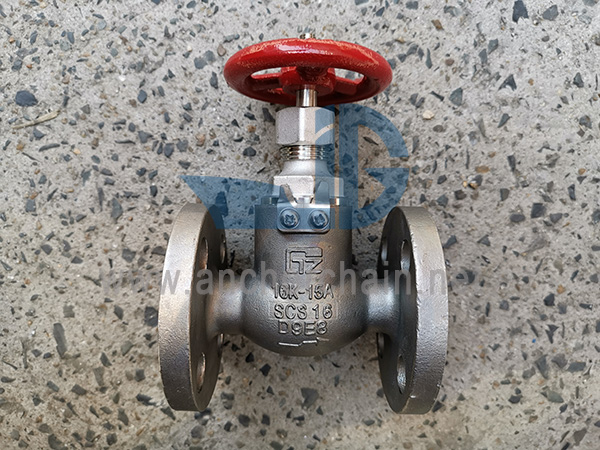

JIS F 7303 16K SCS16 เหล็กกล้าไร้สนิม Globe Valves มาตรฐานการออกแบบ: JIS F7303-1996 มาตรฐานการทดสอบ: JIS F7400-1996 แรงดันทดสอบ: Body-3.3Mpa, Seat-2.42MpaFlange ขนาดตาม JIS B2220-16K
ขนาดหน้าแปลนตามมาตรฐาน JIS B2220-16K
วัสดุหลัก:
1 ตัว: สเตนเลสสตีล(SCS16)/SUS316L
2 แผ่น: สแตนเลส สตีล (SCS16)/SUS316L
3-Stem: สเตนเลสสตีล(SCS16)/SUS316L
4 ฝากระโปรงหน้า: สแตนเลส สตีล (SCS16)/SUS316L
5-Handwheel: เหล็กหล่อ (FC200)
รหัส IMPA | ขนาด | L | D | C | จำนวนรูน๊อต | h | t | H | D2 |
750141 | 15 | 110 | 95 | 70 | 4 | 15 | 12 | 130 | 80 |
750142 | 20 | 120 | 100 | 75 | 4 | 15 | 14 | 140 | 100 |
750143 | 25 | 130 | 125 | 90 | 4 | 19 | 14 | 160 | 125 |
750144 | 32 | 160 | 135 | 100 | 4 | 19 | 16 | 170 | 125 |
750145 | 40 | 180 | 140 | 105 | 4 | 19 | 16 | 190 | 140 |
