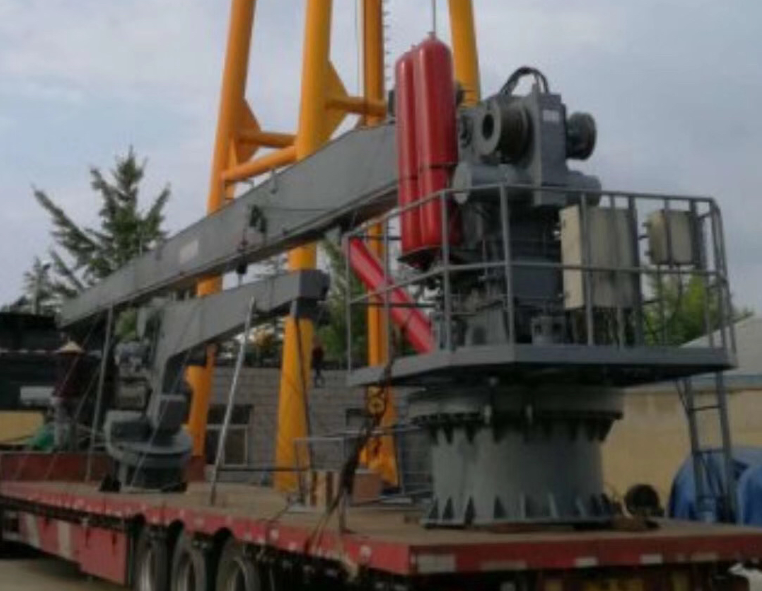

เครนสำหรับเดินทะเล เครนนอกชายฝั่งได้รับการออกแบบมาโดยเฉพาะสำหรับแท่นขุดเจาะน้ำมัน เรือบรรทุกแท่นชั่ง เรือบรรทุก ฯลฯ โดยพิจารณาจากการออกแบบของ API-2C เครนนอกชายฝั่งอาจอยู่ในสภาพการทำงานของลิฟต์ในเรือ ลิฟต์นอกชายฝั่ง และลิฟต์บุคลากร
เครนทะเล
เครนสำหรับเดินทะเลได้รับการออกแบบมาโดยเฉพาะสำหรับแท่นขุดเจาะน้ำมัน เรือบรรทุกแท่นชั่ง เรือ ฯลฯ โดยพิจารณาจากการออกแบบของ API-2C เครนสำหรับเดินทะเลสามารถอยู่ในสภาพการทำงานของลิฟต์ในเรือ ลิฟต์นอกเรือ และลิฟต์บุคลากร
เครนสามารถติดตั้ง:
ระบบปรับอากาศในห้องโดยสาร
โคมฉายแขนแขวน
สัญญาณการอุดตันของเครื่องบินและโคมไฟฉายแขนช่วงล่าง
ป้องกันการระเบิด
ระบบความตึงคงที่
มอเตอร์ไฟฟ้าหรือไดรฟ์ดีเซล
ฟังก์ชั่นการแสดงผลหน้าจอสัมผัส
ฟังก์ชั่นการเลือกสถานะทะเล
ฟังก์ชั่นชายแขวนคอ
ใบรับรองจาก CCS, DNV, ABS, GL, LR, BV, RINA, NK, KR และสมาคมการจำแนกประเภทอื่นๆ
ข้อกำหนดหลัก:
แบบอย่าง |
โหลดรอกนอกชายฝั่ง×รัศมี (t × m) |
โหลดรอกออนบอร์ด×รัศมี (t × m) |
รอกโหลด×ความเร็ว (t × m.min) |
แส้โหลด×รัศมี(t×m/นาที) |
เวลา Luffing |
ความเร็วในการแกว่ง (m / นาที) |
กำลังขับ (กิโลวัตต์) |
HO5-15P |
5×15 |
5×15 |
5×30 |
- |
CL:70 |
0.8 |
75 |
HO15-10(8.5-18)พี |
15×10 8.5×18 |
15×10 8.5×18
|
15×20 |
3×20×30 |
CL:130 |
1 |
160 |
HO25-35P |
25×35 |
25×35 |
25×20 |
- |
CL:130 |
0.5 |
315 |
HO15-15P |
15×15 |
15×15 |
15×18 3×26 |
- |
RL:100 |
1.5 |
110 |
HO16-25P |
16×25 |
16×25 |
16×18 |
- |
RL:100 |
1 |
200 |
HO20-16(5-30.5)พี |
20×16 5×30.5 |
20×22 7.5×30.5
|
20×10 1×13 |
5×32×30 |
RL:160 |
1 |
224 |
HO30-12(11-30.5) |
30×12 11×30.5 |
30×17 15.5×30.5
|
30×30 |
5×32×70 |
RL:130 |
1 |
315 |
HO20-16(5-30.5)พี |
20×16 5×30.5 |
20×22 7.5×30.5
|
20×10 1×13 |
5×32×30 |
RL:160 |
1 |
224 |
HO30-12(11-30.5)พี |
30×12 11×33.5 |
30×17 15.5×33.5
|
30×30 |
5×32×70 |
RL:130 |
1 |
315 |
HO40-102(11-36.5)พี |
40×10 11×36.5 |
40×14 15.5×36.5
|
40×30 |
5×38×70 |
RL:130 |
0.8 |
400 |
HO50-15(15-33.5)P |
50×15 15×33.5 |
50×15 15×33.5
|
50×18 |
10×36×60 |
RL:130 |
0.8 |
350 |
HO70-15(30-45)พี |
70×15 30×45 |
70×21 40×45
|
70×18 |
20×48×67 |
RL:180 |
0.85 |
650 |
HO80-10(12-45)พี |
80×10/12×45(n=4) 40×23/14×45(n=2) |
80×10/12×45(n=4) 40×23/14×45(n=2)
|
80×9(n=4) 40×18(n=2) |
5×47.5×90 |
RL:150 |
0.6 |
336 |
บันทึก: 1. แรงดันไฟฟ้าในการขับขี่: 380V / 50Hz ac/3 Ph หรือ 440V/60Hz ac/3 Ph หรือเครื่องยนต์ดีเซล 2. ตารางพารามิเตอร์ใช้สำหรับอ้างอิงเท่านั้นสามารถออกแบบข้อกำหนดผู้ใช้ข้อกำหนดได้ luffing เชือกเหล็ก 3.RL, luffing กระบอกน้ำมัน CL |
แบบจำลองอธิบาย:HO5-15P 1. HO-Hydraulic Offshore Crane 2. 5-SWL 3.15-สูงสุด รัศมีการทำงาน 4. ปั้นจั่นแท่น P-Offshore |
